cad虚线怎么画_cad虚线的操作步骤

• 用户投稿 • 阅读 223
cad虚线怎么画？在平面设计的图纸cad绘制中，细虚线用来画不可见轮廓线、不可见棱边线，粗虚线用来画允许表面处理的表示线，对于各种模型对象的参考都是相当重要的，虚线在cad图纸的中辅助作用还是很给力的，在一些专业性图纸中，还会通过在线上加入一些文字表示线缆或管道，下面就是小编带来的两款高效率工具，感兴趣的小伙伴们不妨来看看吧！

cad虚线怎么画_cad虚线的操作步骤

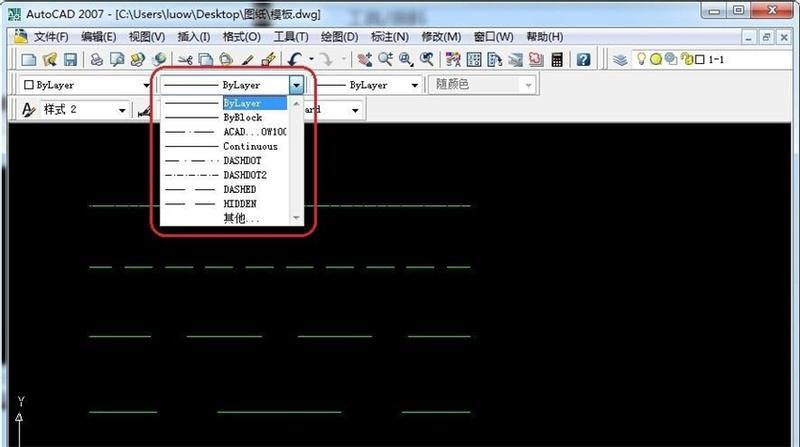

工具一：Auto Cad 第一步，点击新建cad文件双击Auto Cad工具直接打开，点击编辑线条工具栏，点击第二框后的小三角形，弹出下拉菜单，再点击最下面的【其他】，如图所示；

cad虚线怎么画_cad虚线的操作步骤

cad虚线怎么画_cad虚线的操作步骤

第二步，点击右上角有个“加载”按钮。然后会再弹出个对话框，对话框右边有个滚动条可以上下拉动，选择自己需要的虚线线型。

cad虚线怎么画_cad虚线的操作步骤

第三步，用鼠标选择自己需要的虚线线型，点击”确定“，也可以直接双击自己需要的线型。回到线型管理器对话框，选择刚刚加载的线型，点击【全局比例因子】根据全图比例设置，点击【确认】，如图所示；

cad虚线怎么画_cad虚线的操作步骤

第四步，回到CAD起始的界面，点击线型编辑工具栏第二个框后的三角形，下拉选择刚刚加载的线型，然后再下面的命令栏输入【L】。也可以点击左边的直线标志进行制图；

cad虚线怎么画_cad虚线的操作步骤

最后，在起点位置用点击鼠标左键，然后输入需要的长度，就可以画出需要长度的虚线了。

cad虚线怎么画_cad虚线的操作步骤

工具一：风云CAD编辑器 第一步，在电脑的默认浏览器中输入“风云CAD编辑器”找到官网点击进入就可以下载最新的安装包了，然后打开应用新建cad文件，如图所示；

cad虚线怎么画_cad虚线的操作步骤

第二步，在【编辑器】功能点击【属性】分类的【图层】，会跳出一个【图层设置】弹窗，点击这个页面的线型，在下拉列表里找到【ISO dot】并点击；

cad虚线怎么画_cad虚线的操作步骤

第三步，点击√应用这个设置，返回【编辑器】页面。点击【绘制】功能里的创建直线段的图标，在编辑页面画线就得到一条虚线了。
