地线和零线的区别是什么,最简单判断零线地线方法

地线和零线的区别是什么,最简单判断零线地线方法

图1

不论是三相还是单相,判断的方法都是一样的。如上图电源主线是5根,3根火线一根零线一根地线,对于三相供电的负载来说,零线和地线有可能甩一边不用的。如果我们想使用时,怎么快速的判断出哪个是零线哪个是地线呢?

一,看导线的颜色

地线和零线的区别是什么,最简单判断零线地线方法

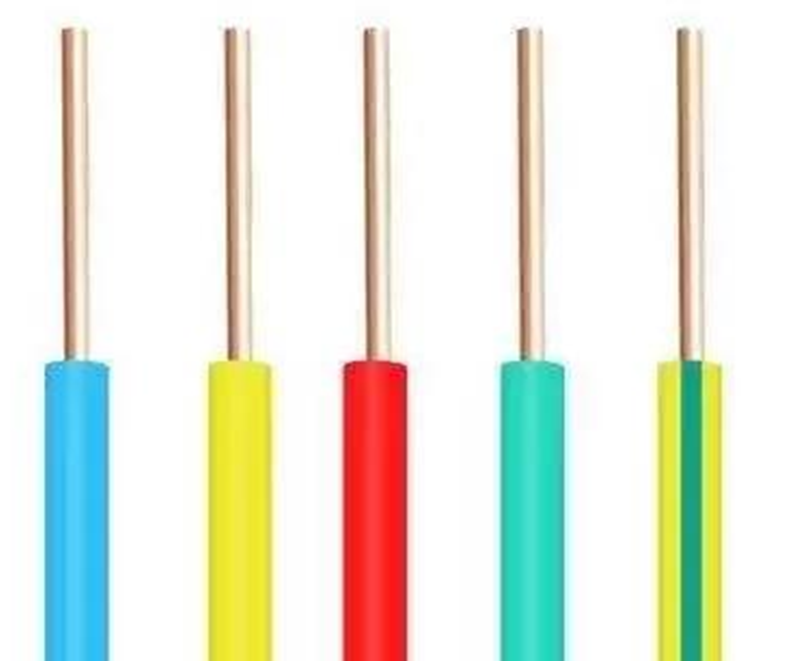

导线颜色

正规用线,黄绿红三种颜色对应火线,淡蓝色对应零线黄绿双色对应地线,有时候黑色也用做地线。如图1甩出的一根线有淡淡的蓝色为零线另一根就是地线,另外有的电工师傅为了便于区分,缠绝缘胶布的颜色也不同,缠蓝色胶布的是零线缠黑色胶布的是地线。

二,如果颜色无法区分或者还有疑虑,可以用万用表测量电压。

地线和零线的区别是什么,最简单判断零线地线方法

万用表

把万用表档位调到交流电压档750V的量程,如果是自动量程的万用表就直接打到交流电压档。然后从三根火线里挑一根火线,搭配这2根一起测量。

地线和零线的区别是什么,最简单判断零线地线方法

三根线

测量火线和零线之间的电压,火线和地线之间的电压。如果是380V的三相电源,火线对零线和地线都应该是220V,但是测量的2个数值也是有差异的,数值稍大一点的对应零线数值稍小一点的对应地线。也可以测量2根线对地电压,有微弱电压的是零线,电压为0的是地线。
