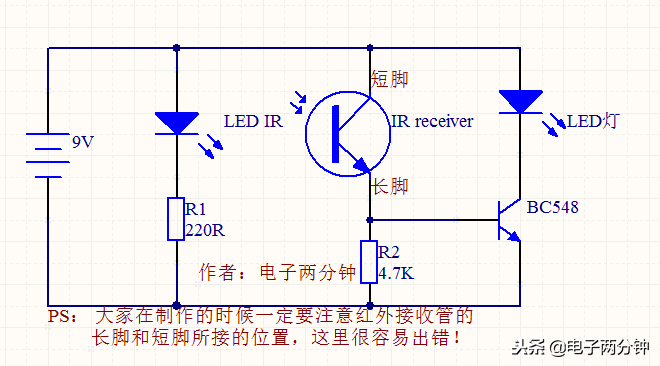

这次分享给大家一个比较有用的小电路，自己还可以稍微改装一下做个无编码的红外无线遥控器，是不是突然感觉自己很厉害！不过这次我们是在同一个电路实现的这个功能，学会这个那个也就很容易制作出来了，下面这个原理图就是今天我们所要讲述的，整个电路也就用几个元件，制作起来也不那么繁琐，非常适合初学者。
还是先来分析一下原理图，当通上电源后，LED IR实际上已经在发光了，只不过他发出的是红外光，人的肉眼根本就看不到，和家里遥控器是一回事，串联电阻R1的作用是对LED IR进行限流，避免其电压电流太大把LED IR烧掉，对于最右面的LED灯，只有在三极管BC548导通后才会发光，因为如果三极管不导通实际上他是没有电流的。
那这里怎么让三极管导通呢？在红外接收管也就是原理图中的IR receiver（下称接收管）没接收到红外光时接收管是截止的，这时候电阻R2中并没有电阻流过，这样就不满足三极管的导通条件，所以此时LED灯并不亮。相反当接收管接收到红外光时其就会导通，R2中就有电流流过，这时候在三极管基极和发射极就会产生一个电势差，当电压超过一定数值（不同三极管略有差别，硅管在0.7V左右）三极管就会导通，进而驱动LED灯发光。
这个原理还算比较理解吧，但是需要注意以下事项
由于太阳光中也含有红外线，所以这个电路也太阳光下会失灵，不过你也可以发挥想象制作一个光控开关。

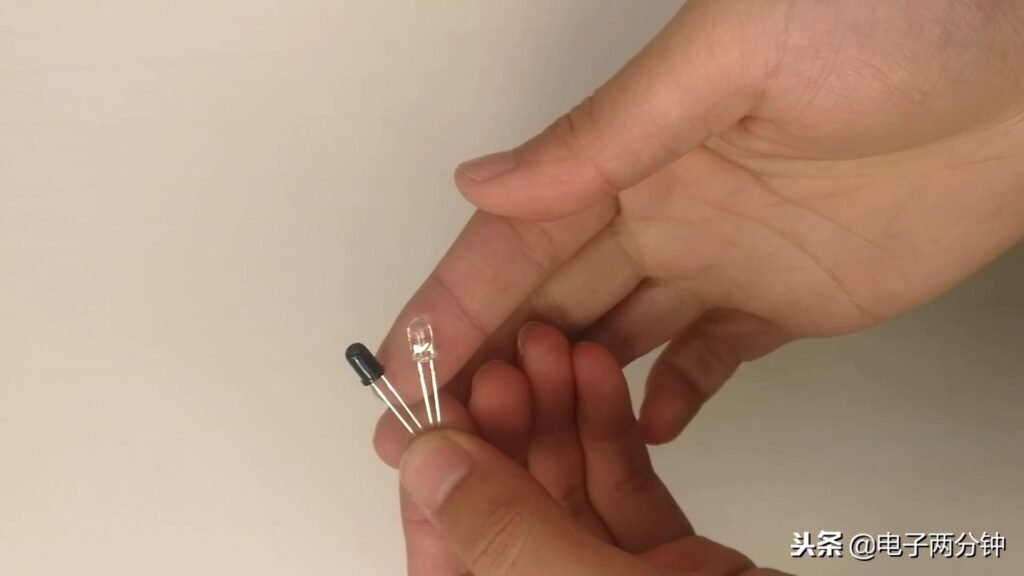

红外发射管（LED IR）和红外接收管（IR receiver）不要离得太近，不然接收管会一直处于接收状态，也会导致这个电路失灵。
注意红外接收管长脚和短脚一定不要接反，这个很容易出错，我在原理图上也强调了这点。

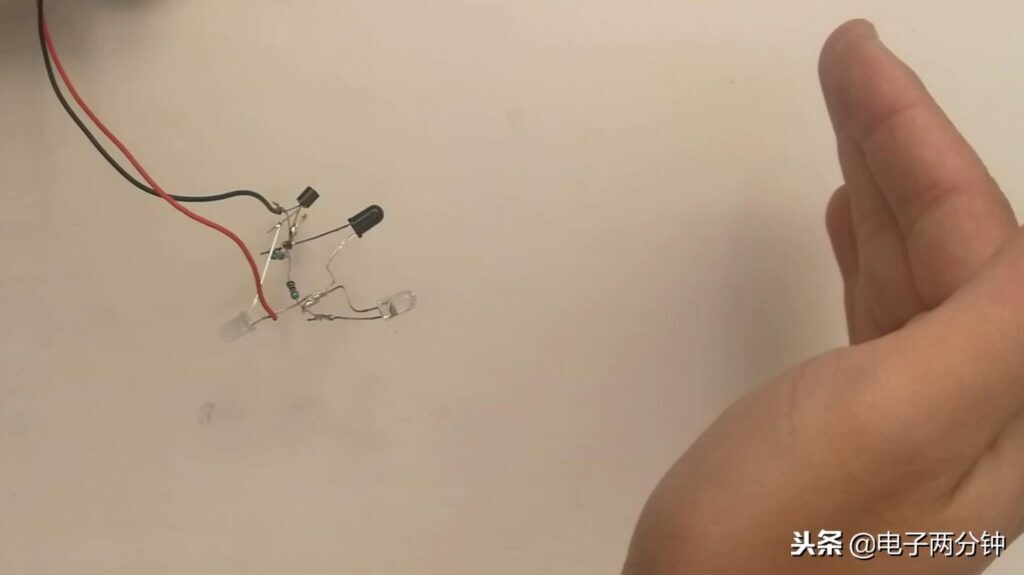

上图就是这个电路实际焊接的电路，虽然看起来很乱但是还是很好用的，当红外对管离障碍物比较远时LED灯并不亮，说明此时二极管并没有导通。

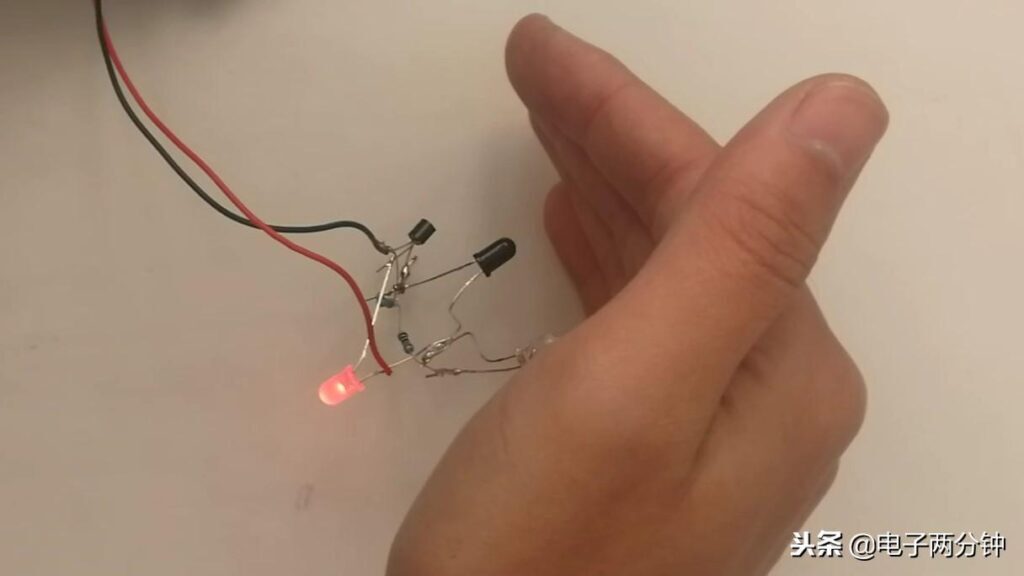

当红外对管离障碍物比较近时很显然LED灯此时被点亮了，这时候三极管也被导通了，和我们分析的原理一样。
