青铜器艺术品的制作方法分范铸和失蜡法两种，范铸法又称模铸法，先以泥制模，雕塑各种镜背图案、铭文，阴干后在经烧制，使其成为母模，然后再以母模制泥范，同样阴干烧制成陶范，熔化合金，将合金浇注入陶范范腔里成器，脱范后再经清理、打磨加工后即为青铜器成品。
范铸法
范铸法
随着工艺的发展，失蜡法现在的应用最普遍，“失蜡铸造法”又称为“熔模铸造”或“熔模精密铸造工艺”。它是采用一次性可熔失的蜡质材料作模型，然后在蜡模上反复涂覆多层特制的耐火涂料制成型壳，型壳硬化后，在蒸汽和热水中将蜡模熔失得到壳型。 再将壳型放入焙烧炉中经过高温焙烧，最后在趁热浇注配制好的青铜合金，金属凝固后打碎型壳，得到铸件。这种工艺可以制作非常复杂的艺术造型，因此是采用艺术铸造的主要工艺方法。
青铜器制作工艺流程
1.先按照图纸计算并制作模型用的骨架，再用精细的黑泥膏按比例在骨 架上雕塑作品。
泥雕
2.作品雕塑完成后，在用石膏等材料翻型，制作母模，再次在母模上在雕刻精细的纹饰和撰写铭文，完成后开始翻制蜡模。
佛像（翻模）
3.在模型中灌入石蜡，等石蜡冷却后，取出蜡型，经过修整、拼接、贴纹饰、写铭文等一系列工序后，将需要的物件拼接成为一个整体，最后安装浇注系统，蜡模工序就完成了。
蜡模修整
经过泥塑、制模、蜡模三个过程后，制做产品模型的工序已经完成了，一件精细的产品雏形就呈现出来。
成品蜡模
经过以上几道工序后下面就要在蜡模的表面涂覆多层特制的耐火材料，经过反复粘浆、挂砂、硬化、干燥形成一体。为了保证纹饰的清晰，第一层的面料我们使用硅溶胶进行制作，硅溶胶是一种稀有的贵重精细制作材料，这种材料耐火度非常高，表层变形小，可以得到较高的青铜器表面质量。

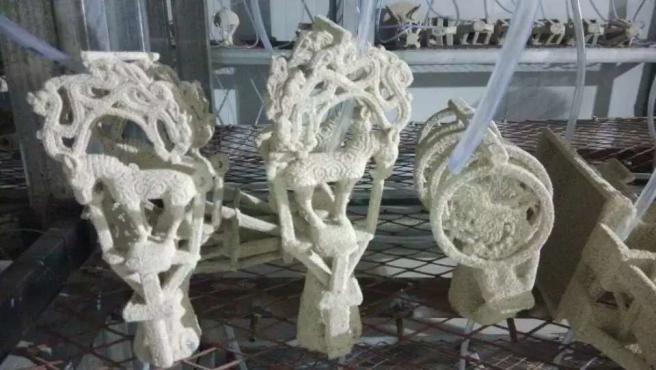

结壳
结壳后将完成的型壳放入蒸汽或热水中，用高温熔化石蜡，熔化的石蜡从浇注系统中缓慢流出，石蜡全部融化流出后得到中空的型壳，将型壳放入焙烧炉中进行6-8小时的高温焙烧。焙烧型壳的同时熔炼青铜，青铜是铜、锡、铅合金按所需比例配合而成的，等待青铜熔化，型壳焙烧完成，将铜液注入高温型壳中，等待冷却后，敲碎型壳，得到铸件。在经过焊接、抛光、着色一件精美的青铜器艺术品就完成了。

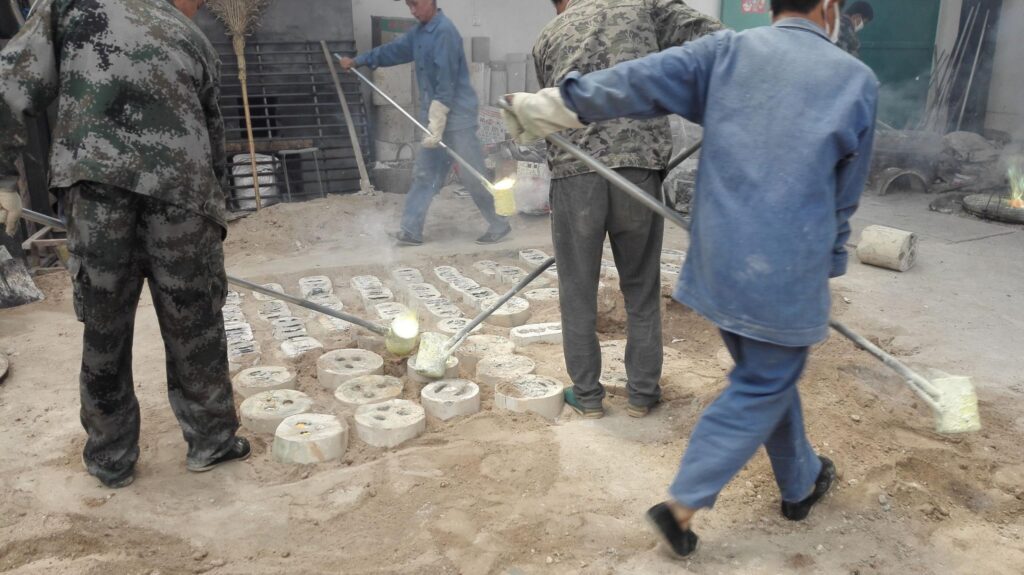

浇筑

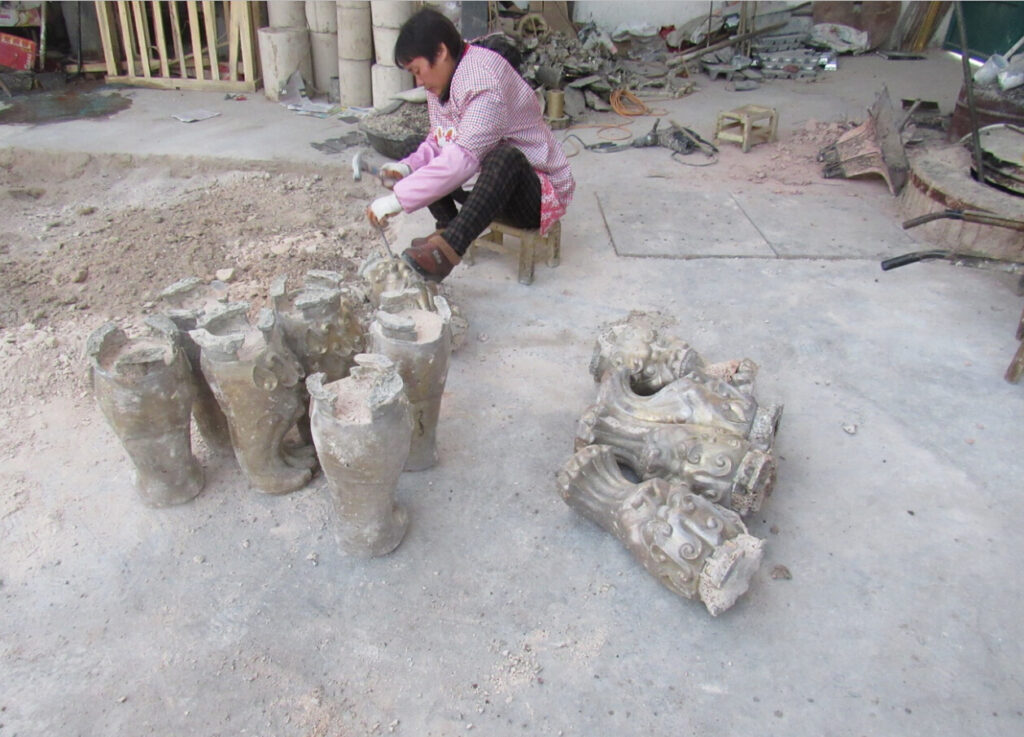

去壳清沙
晋侯鸟尊（成品展示）
