芯片的封装工艺是将集成电路（芯片）包裹在保护性外壳中的过程，这个外壳可以保护芯片免受物理损害、环境影响和静电放电等，同时还可以为芯片提供引脚、散热途径和连接到电路板的方式。以下是关于芯片封装工艺的详细解释：
一、封装工艺的流程
芯片封装工艺可以分为“前道”流程和“后道”流程两个部分：
前道流程：
减薄：对晶圆进行减薄处理，以便后续的切割和封装。
划片：使用切割机将晶圆上的芯片切割分离成单个晶粒。
贴片（Die Bonding）：将晶粒黏着在导线架上，用银胶或其他黏合剂进行固定。
键合（Wire Bonding）：使用金线、铝线或铜线将晶粒上的接点连接到导线架上的引脚，实现电路讯号的传输。
后道流程：
塑封：使用树脂等材料对芯片进行封装，形成保护性的外壳。
后固化：对封装后的芯片进行加热处理，使树脂等材料固化，增强封装的稳定性。
高温贮存：将芯片在高温环境下贮存一段时间，以检验其封装质量和可靠性。
去飞边：去除封装过程中产生的多余树脂或黏合剂。
浸锡（电镀）：对芯片的引脚进行电镀处理，增加其导电性和抗氧化性。
切筋（打弯）：对引脚进行切割和弯曲处理，以便与电路板连接。
测试分类：对封装后的芯片进行测试，根据测试结果进行分类和筛选。
打标：在芯片上打印标识信息，如型号、生产日期等。
包装：将测试合格的芯片进行包装，以便运输和销售。
二、封装工艺的作用
芯片封装工艺的主要作用包括：
保护芯片：封装外壳可以防止芯片受到物理损害、环境影响和静电放电等。
实现连接：封装为芯片提供了引脚，使其能够与电路板等外部电路连接。
提高性能：封装可以优化芯片的散热性能，提高芯片的可靠性和稳定性。
满足尺寸和形状要求：通过封装，可以将芯片加工成符合特定尺寸和形状要求的元器件或模块。
三、常见的封装技术
随着科技的发展，芯片封装技术也在不断更新和演进。以下是一些常见的封装技术：
DIP双列直插式封装：多用于小规模电路。

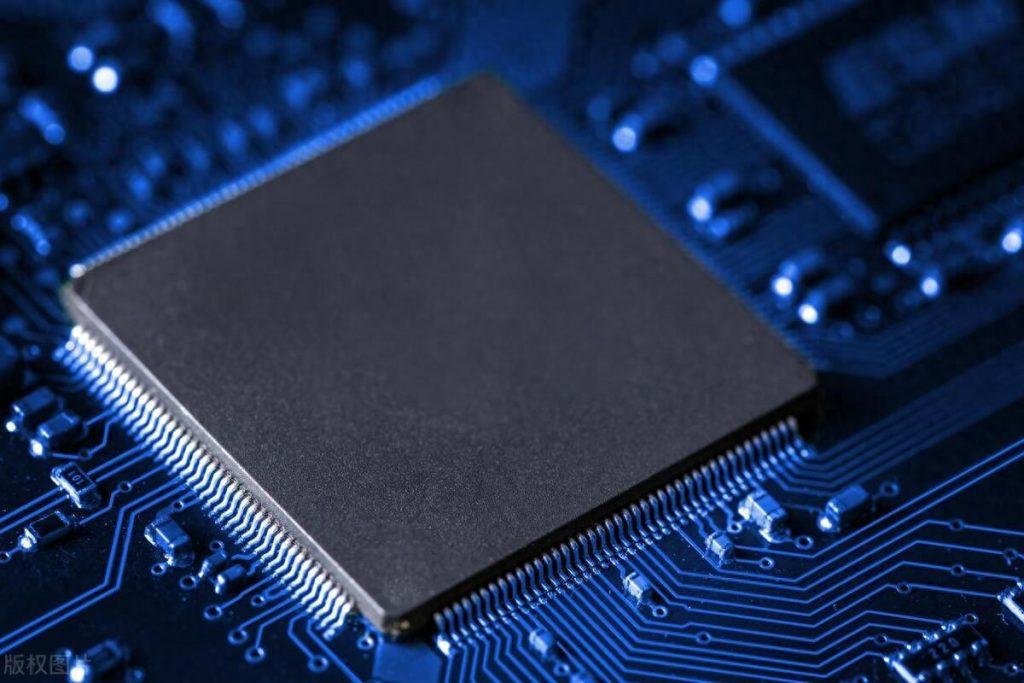

QFP/PFP类型封装：适用于一般大规模或超大型集成电路。
BGA类型封装：当IC的频率较高或管脚数较多时，常采用BGA封装技术。BGA封装的封装尺寸可以做得更小，同时也更节省PCB板的布线面积。
Flip Chip封装：又称倒装片，是近年比较主流的封装形式之一，主要被高端器件及高密度封装领域采用。在所有表面安装技术中，倒装芯片可以达到最小、最薄的封装。
CSP封装技术：即芯片尺寸封装，是指封装尺寸不超过裸芯片1.2倍的一种先进的封装形式。CSP技术具有体积小、可容纳引脚数多、电性能良好和散热性能好等优点。
此外，还有一些先进的封装技术，如系统级封装（SiP）、圆片级封装（WLP）、三维封装（3D封装）等，这些技术进一步推动了芯片封装工艺的发展和创新。
